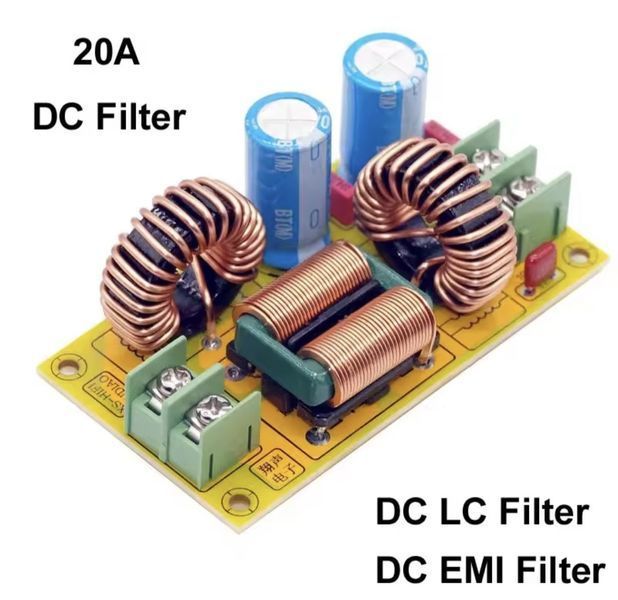

Двухступенчатый DC LC фильтр питания 20А (EMI/ЕМС), автомобильный фильтр от помех и шумов постоянного тока

Артикул SKU-00209
В наличии
765 грн
В наличии
Войдите на сайт чтобы
добавить товар в список желаний
%
Войти для отображения накопительной скидки

Быстрый заказ
Описание

Двухступенчатый DC LC фильтр питания (EMI/ЕМС)

Этот высокоэффективный пассивный фильтр разработан для очистки постоянного тока от высокочастотных помех, шумов и пульсаций, которые генерируются импульсными источниками питания, двигателями или генераторами.

Конструкция платы состоит из трех каскадов фильтрации:
  • Первый каскад: Первичный LC-фильтр для сглаживания базовых пульсаций.
  • Второй каскад: Синфазный EMI-фильтр для подавления общих электромагнитных помех и высокочастотных импульсных пакетов (в диапазоне нескольких килогерц).
  • Третий каскад: Вторичный LC-фильтр для финальной очистки и стабилизации постоянного тока.

 Область применения:

Модуль идеально подходит для устранения сильных электромагнитных помех в бортовых сетях автомобилей, мотоциклов, а также в чувствительных электронных схемах, аудиосистемах (автозвук, усилители) и FPV-оборудованные (защита видеопередатчиков от шумов моторов).

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Входное напряжение: DC (постоянный ток) до 50 В. (Примечание: для работы с более высоким напряжением можно самостоятельно заменить электролитические конденсаторы на более высоковольтные).
  • Выходное напряжение: DC (очищенный постоянный ток).
  • Рабочий ток: 20А
  • Спецификация платы: Двухсторонняя плата из текстолита FR4.
  • Габариты ПХД (размеры): 42 х 77 х 1.6 мм.
  • Особенность топологии: Сильноструйные дорожки сделаны максимально короткими и широкими для снижения сопротивления, уменьшения потерь и минимизации излучения помех в окружающую среду.

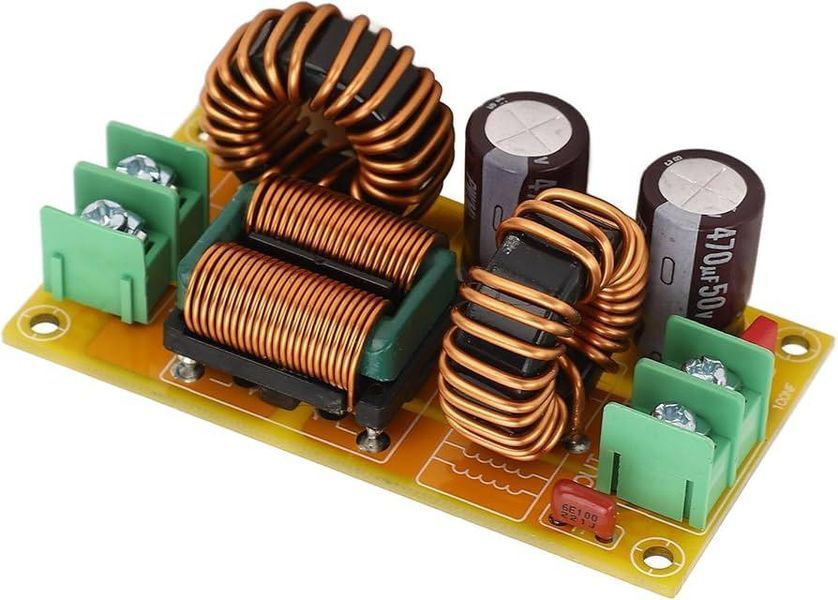

Основные компоненты платы:

  • Электролитические конденсаторы: 63V 470uF — 2 шт. (для фильтрации низкочастотного шума).
  • Пленочные конденсаторы: 100nF — 2 шт, 470pF — 1 шт (для гашения высокочастотных импульсов).
  • Тороидальные дроссели (индуктивность): 2 шт. (в версии на 20А используются высокоэффективные кольца из прессованного альсифера Fe-Si-Al).
  • Синфазний дросель: 1 шт. (в версии на 20А используется плоская медная лента для минимального сопротивления).
  • Клеммники для подключения: Надежные винтовые силовые разъемы шаг 7.62 мм (2PIN / 3PIN) - по 1 шт
